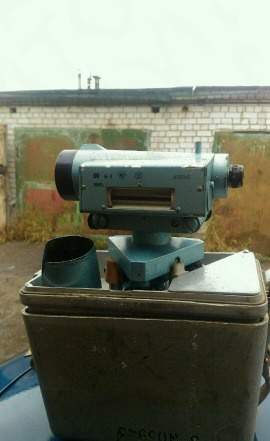

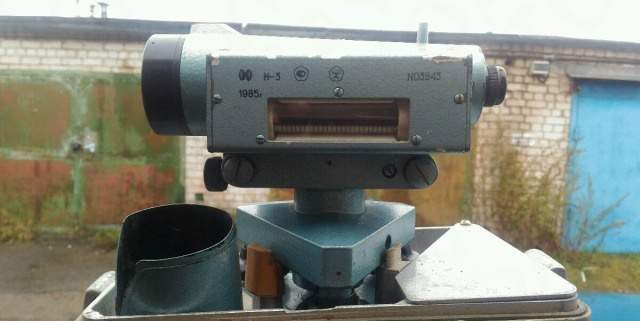

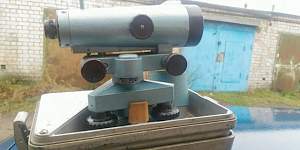

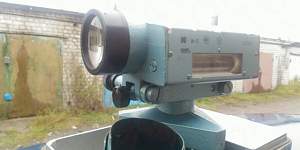

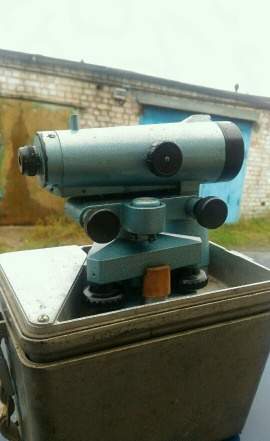

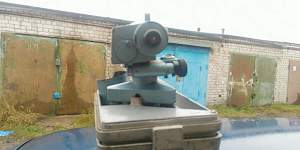

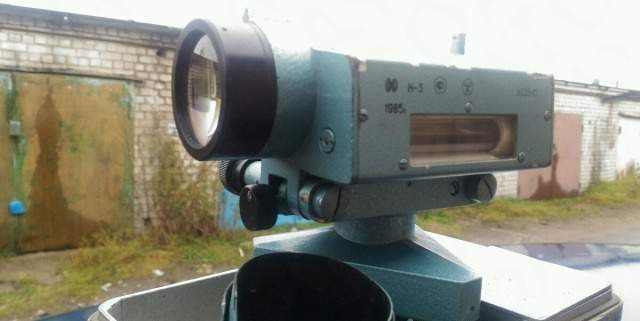

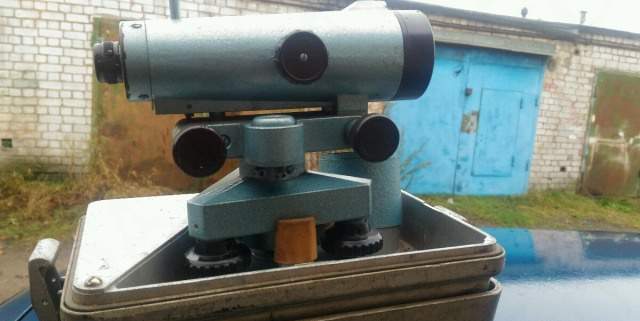

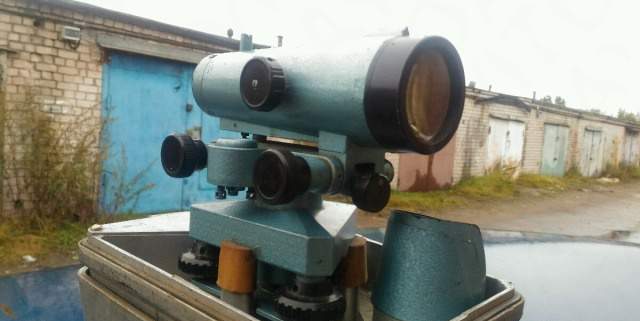

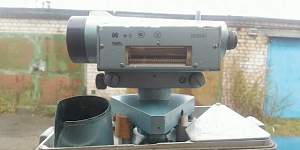

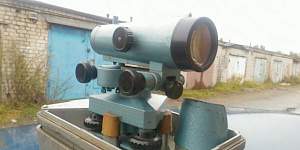

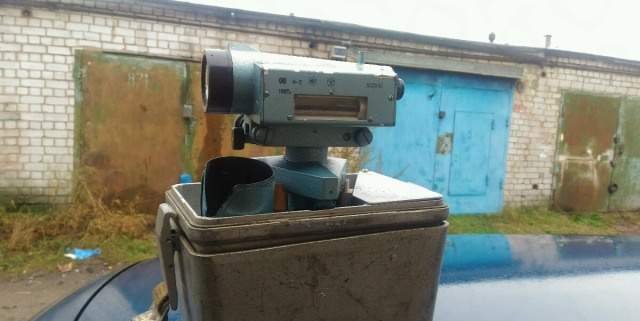

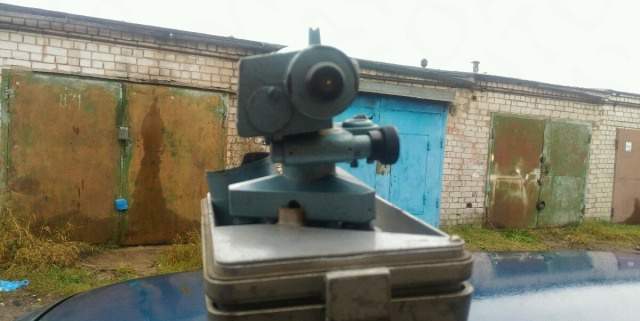

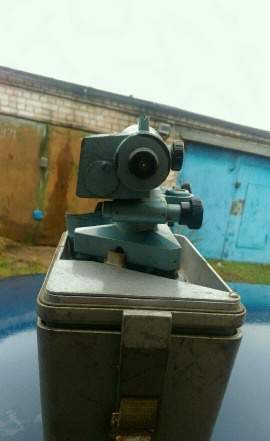

Глухой нивелир НВ1 со зрительной трубой, снабженной контактным цилиндрическим уровнем и особым устройством — элевационным винтом. С помощью элевационного винта приводят инструмент в горизонтальное положение. Три подъемных винта служат для предварительной (неточной) установки инструмента по круглому уровню . Применяется в геометрическом нивелировании третьего и четвертого класса точности. В нивелире Н-3 изображение концов пузырька контактного цилиндрического уровня вместе с призменным блоком, передающим изображение совмещенных концов пузырька в поле зрения трубы и рассматриваются одновременно с изображением рейки. Сетка нитей наглухо закреплена в оправе и не имеет исправительных винтов. При помощи элевационного винта можно наклонять зрительную трубу вместе с контактным цилиндрическим уровнем в вертикальной плоскости на небольшой угол. Поэтому сначала устанавливают нивелир в рабочее положение по выверенному круглому уровню (с небольшой ценой деления), а пред взятием отсчета по рейке — приведением пузырька цилиндрического уровня на середину ампулы элевационным винтом.
Коптево область, Тверь р-н Заволжский. Павел
