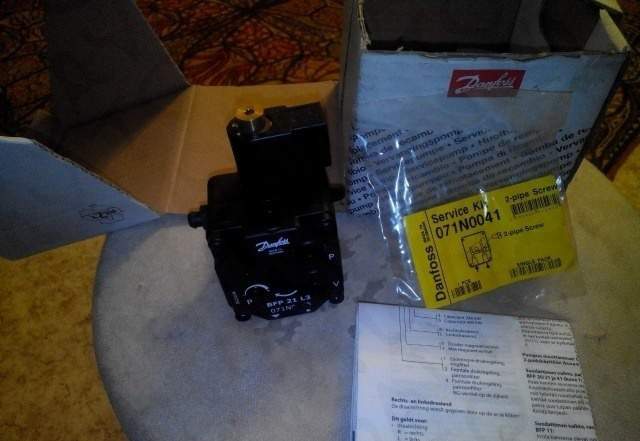

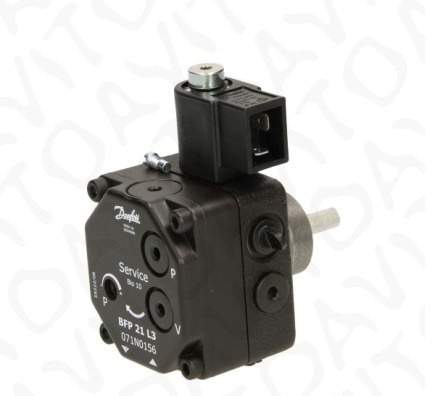

насос теплогенератора.Дизельный шестеренчатый насос DANFOSS BFP 21 L3 071N1175 применяется для малых и средних 1-ступенчатых бытовых горелок с расходом топлива до 24 л/ч.
Вращение оси против часовой стрелки*
Выход на форсунку слева*
Метод установки втулочный Ø32 мм
Соединения всасывающей и обратной линии G¼"
Диапазон давления 7-12 бар
Топливо: дизельное и биотопливо B10 *см. на конец вала.
Данный насос заменяет SUNTEC AS 47 A 1536 6P 0500Насос DANFOSS BFP 21 L3 применяется для одноступенчатых горелок европейского производства Baltur (Италия), Riello (Италия), Giersch (Германия), Elco (Италия).Насосы типа BFP21 применяются в малых и средних бытовых горелках с расходом топлива до 42 л/ч.
Характеристика и область применения:
Легкие виды топлива и керосин
1 и 2-х трубные режимы работы
1 уровень давления
Встроенный регулятор давления
Э/м отсечной клапан (BFP 21)
Кассетный фильтр
Принцип действия
Из всасывающей линии, через фильтр топливо поступает в шестеренчатый механизм, повышающий его давление. При подаче напряжения на NC-клапан (нормально закрытый) он открывается и Топливо подается в линию форсунки.
Благодаря диафрагме регулятора давление поддерживается постоянным и равным значению настройки. При 2-х трубном режиме излишки топлива возвращаются в бак по линии возврата. При однотрубном режиме линия возврата закрыта, а винт А отсутствует. Излишки топлива направляются в байпасную линию. Отсечная функция, э/м клапан (BFP 21) При остановке горелки подача напряжения на NC-клапан прекращается, он закрывается, прекращая подачу топлива к форсунке. В системах с таким насосом отсечной клапан устанавливается в линию форсунки отдельно. Продувка При 2-х трубном режиме продувка не нужна. Через сужение воздух уходит в линию возврата. При однотрубном режиме продувка осуществляется через штуцер линии форсунки, либо через штуцер манометр
