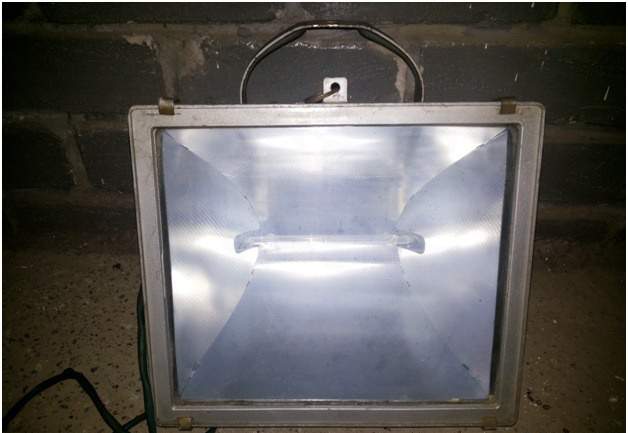

Прожектор ПКН-1000
П - прожектор;
К - кварцевая лампа с йодно-вольфрамовым циклом;
Н - накаливания;
1000 - мощность лампы, Вт;
Технические данные прожектора ПКН 1000А:
максимальная сила света не менее 80000 кд
углы рассеяния до 0.1 от номинальной силы света, град:
в горизонтальной плоскости - 80о;
в вертикальной плоскости - 12о.
КПД не менее 45%
лампа КГ220-1000-5
Конструкция прожектора ПКН 1000А.

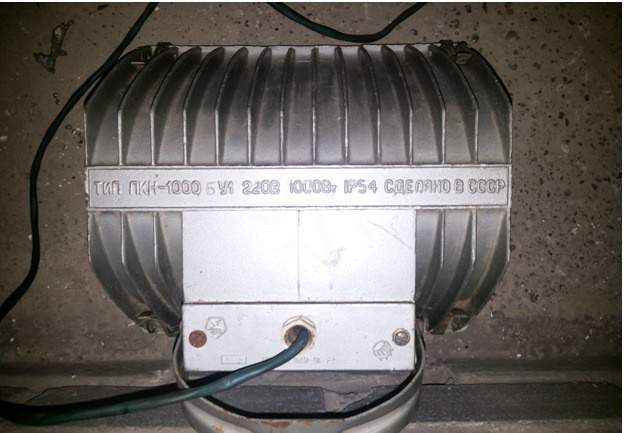

Прожектор ПКН 1000А состоит из литого силуминового корпуса, к которому крепятся
параболоцилиндрический альзакированный алюминиевый отражатель, рама с защитным стеклом,
лира из полосовой стали с поворотным устройством, обеспечивающим поворот прожектора на 360°
в горизонтальной плоскости, на 90° вверх и на 45° вниз в вертикальной плоскости.
Лампа устанавливается в патроне типа ЛКИ-220-Т. Для обслуживания прожектора и замены лампы
рама с защитным стеклом открывается при помощи откидных болтов.
Лампы типа КГ используются в прожекторных осветителях как наружного, так и внутреннего использования.
Из себя они представляют весьма надежный, экономичный источник искусственного света немалой
долговечности. По внутреннему устройству такие лампы похожи на лампы накаливания: внутренняя колба,
выполненная из кварцевого стекла, заполнена парами элементов-галогенов (такими, как бром и йод).
Внешне такие лампы представляют собой трубку из кварцевого стекла, внутри которой расположена
спиральная нить накала, а по ее торцам находятся два цоколя
